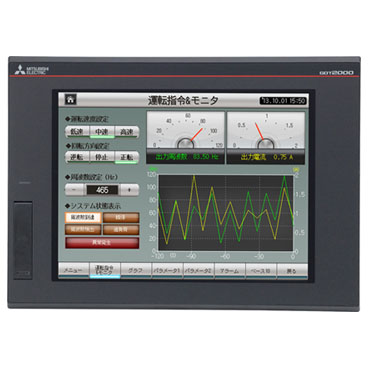

三菱触摸屏GT2710-STBD性能规格：
【显示部*1*2】
◆ 显示软元件:TFT彩色液晶屏
◆ 画面尺寸:10.4寸

  ◆GT2710-STBD面价：36500
◆ GT2710-STBD分辨率:SVGA:800*600点
◆ GT2710-STBD显示尺寸:211.2(8.315)(W)*158.4(6.236)(H) mm(inch)
◆ 显示字符数:
        16点阵标准字体时:50字*37行(全角)
        12点阵标准字体时:66字*50行(全角)
◆ 显示颜色:65536色
◆ 亮度调节:32级
◆ 背景灯:LED(不能更换)
◆ 背景灯寿命*3:约60000小时(使用环境温度25℃，显示亮度50%时的时间)

【触摸屏*4】

◆ 方式:模拟电阻膜方式
◆ 键尺寸:最小2*2点(每键)
◆ 同时按下:最大2点
◆ 寿命:100万次以上(操作力度0.98N以下)

【用户存储器容量】
◆ 用户存储器容量：存储用存储卡(ROM):57MB、动作用存储卡(ROM):128MB
◆ 寿命(写入次数)：10万次
【内部时钟精度】±90秒/月(环境温度25℃)
【电池】GT11-50BAT型锂电池，环境温度25℃约5年(寿命)

【内置接口】
◆ RS-232
lch:115200/57600/38400/19200/9600/4800bps
       接口形状:D-sub9针(公)
◆ RS-422/485
lch:115200/57600/38400/19200/9600/4800bps
       接口形状:D-sub9针(母)
   ◆ 以太网:
        lch数据传送方式:10BASE-T/100BASE-TX
接口形状:RJ-45(模块插头)
   ◆ USB(host):2ch(前面/背面) 最大传送速度--High-Speed 480Mbps接口形状:USB-A
   ◆ USB(设备):lch(前面) 最大传送速度--High-Speed 480Mbps 接口形状:USB Mini-B
   ◆  SD卡:lch支持SDHC(最大32GB)
   ◆ 扩展接口:通讯模块/选项模块安装用
◆ 扩展辅助接口:选项模块安装用
   ◆ 侧面接口:通讯模块安装用

【蜂鸣器输出】单音(音程、音长可调整)
【POWER LED】发光色:2色(蓝色、橙色)
【保护结构】正面:IP67F*5柜内:IP2X
【GT2710-STBD外形尺寸】303(11.93)(W)*218(8.43)(H)*52(2.05)(D) mm(inch)
【GT2710-STBD面板开口尺寸】289(11.38)(W)*200(7.87)(H) mm(inch)
【重量(安装配件除外)】2.1KG
GT2710-STBD编程软件包：GT Works3 Versionl.108N以后

三菱触摸屏GT2710-STBD电源规格：

◆ 输入电源DC24V
   ◆ 电源电压：DC24V(+25%，-20%)
   ◆ 耗电量：
        最大负载时：42W以下
       本体单体:15W以下
       本体单体背景灯熄灭时:8W以下
   ◆ 冲击电流:5A以下(2ms、环境温度250C、最大负载时)
   ◆ 容许瞬停时间:10ms以内
   ◆ 噪声耐量：噪声电压1500Vp-p、噪声幅度1μs、通过噪声频率为25~60Hz的噪声模拟器
   ◆ 耐电压：电源端子总括-地线间AC350V 1分钟
   ◆ 绝缘电阻：电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
   ◆ 适用电线尺寸:0.75mm2~2mm2
   ◆ 适用压接端子:M3螺栓用的压接端子RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
   ◆ 适合的紧固扭矩(端子排端子螺栓):0.5N.m~0.8N.m
