三菱PLC模块FX2N-8EYT是三菱PLC的输出扩展模块，它可用于FX1N，FX3G，FX2N，FX3U，FX1NC，FX3GC，FX2NC，FX3UC系列PLC；FX1NC，FX2NC连接时必须用FX2NC-CNV-IF，FX3GC，FX3UC连接时必须用FX2NC-CNV-IF或FX3UC-1PS-5V

三菱PLC模块FX2N-8EYT产品介绍：

[电源规格]

额定电压：DC24V(由基木单元、输出输出扩展单元供给)

重量：0.2KG

[FX2N-8EYT其它说明]

外包装颜色：芒塞尔色系0.08GY/7.64/0.81

扩展电缆已经安装在扩展模块一侧

附件:输出输出编号标签

DIN46277(宽35 mm)的DIN导轨或是直接安装

[FX2N-8EYT输出规格(晶体管输出型)]

输出点数：8点

连接形式：纵型端子排(M3螺丝)

输出类型/形式：晶体管/漏型输出

输出信号电压：DC5～30V

输出回路隔离:光耦隔离

输出动作的显示:光耦驱动时面板上的LED灯亮

最大电阻负载:

   0.5A/1点;

   每个公共端的合计负载电流如下所示

       输出4点/公共端:0.8A以下

       输出8点/公共端:1.6A以下

最大电感性负载:12W/DC24V

开路漏电流:0.1mA/DC30V

最小负载：无

响应时间：0.2ms以下/200mA(DC24V时)

输出回路的结构：

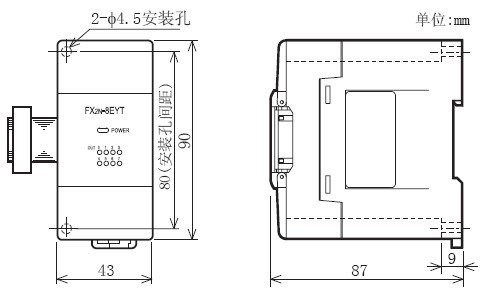

[外形尺寸]
