QY80是三菱Q系列PLC的输出模块，DC5/12V，有保险丝，16点晶体管漏型输出。公司主营三菱PLC，三菱Q系列I/O模块价格好，QY80现货批发销售！

三菱PLC Q系列输出模块QY80规格详细说明:
┌─────────┬─────────────────────────────┐
│输出类型 │晶体管漏型输出模块 │
├─────────┼─────────────────────────────┤
│输出点数 │16点 │
├─────────┼─────────────────────────────┤
│隔离方法 │光电耦合器 │
├─────────┼─────────────────────────────┤
│额定负载电压 │12-24VDC(+20/-15%) │
├─────────┼─────────────────────────────┤
│最大负载电流 │0.5A/点，4A/公共端 │
├─────────┼─────────────────────────────┤
│最大起动电流 │4A,10ms或更短 │
├─────────┼─────────────────────────────┤
│OFF时的泄漏电流 │0.1mA或更短 │
├─────────┼─────────────────────────────┤
│ON时的最大电压降 │0.2VDC(标准) 0.5A,0.3VDC(最大) 0.5A │
├─────────┼─────────────────────────────┤
│OFF->ON响应时间 │1ms或更短 │
├─────────┼─────────────────────────────┤
│ON->OFF响应时间 │1ms或更短(额定负载,电阻负载) │
├─────────┼─────────────────────────────┤
│电涌抑制器 │齐纳二极管 │
├─────────┼─────────────────────────────┤
│保险丝 │6.7A(不可更改)(保险丝熔断电流：50A) │
├─────────┼─────────────────────────────┤
│保险丝熔断指示 │有(当保险丝熔断时，LED有表示并且信号输出到CPU) │
├─────────┼─────────────────────────────┤
│外部电源电压 │12/12VDC (+20/-15%)(纹波系数在5%以内) │
├─────────┼─────────────────────────────┤
│外部电源电流 │20mA(在24VDC时) │
├─────────┼─────────────────────────────┤
│介电耐压电压 │560VAC ms/3个周期(海拔2000m (6557.38英尺)) │
├─────────┼─────────────────────────────┤
│绝缘电阻 │由绝缘电阻测试仪测出10MΩ或更高 │
├─────────┼─────────────────────────────┤
│抗扰度 │通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声│
│ │ 模拟器 │
│ │─────────────────────────────┤
│ │第一瞬时嗓声IEC61000-4-4: 1kV │
├─────────┼─────────────────────────────┤
│防护等级 │IP2X │
├─────────┼─────────────────────────────┤
│公共端子排列 │16点/公共端(公共端子：TB17) │
├─────────┼─────────────────────────────┤
│I/O点数 │16(按16点输出模块设置I/O分配。) │
├─────────┼─────────────────────────────┤
│运行指示器 │ON指示(LED) │
├─────────┼─────────────────────────────┤
│外部连接 │18-点端子排(M3*6螺钉) │
├─────────┼─────────────────────────────┤
│适用线径 │芯0.3至0.75mm2(外径最大2.8毫米(0.11英寸)) │
├─────────┼─────────────────────────────┤
│适用夹紧端子 │R1.25~3(不能使用带套管夹紧端子。) │
├─────────┼─────────────────────────────┤
│5VDC内部电流消耗 │80mA(标准:所有点ON) │
├─────────┼─────────────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼─────────────────────────────┤
│重量 │0.17kg │
└─────────┴─────────────────────────────┘

QY80面价价格：2190
QY80图片地址：http://www.fxaqplc.com//upload/201409/110857346434.jpg

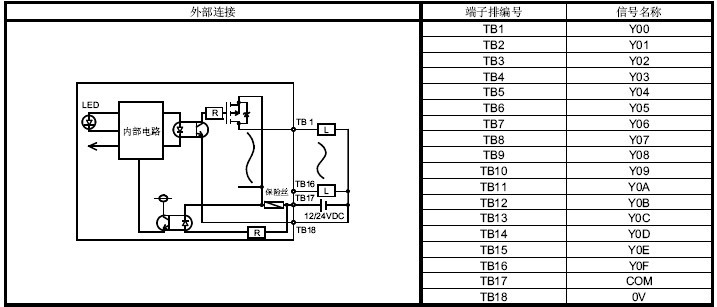

QY80外部连接图：
